8.	螺旋和斜斜齿轮齿轮
8.	连载
9	C系列
10	S系列
11	F系列
	蠕虫齿轮
12	VF和W系列
	行星齿轮单元
13	300系列
	螺旋齿轮箱和锥齿轮箱
14	HDP系列
15	HDO系列
16	TA系列
	锥齿轮
17	RAN系列
	行业特定的解决方案
18	EP系列
19	ATEX兼容齿轮机构
20	3/H系列
21	高密度聚乙烯系列
	精密行星齿轮箱
22	LC系列
23	LCK系列
24	MP系列
25	TR系列
26	SL系列
27	KR系列
28	TQ系列
29	TQK系列

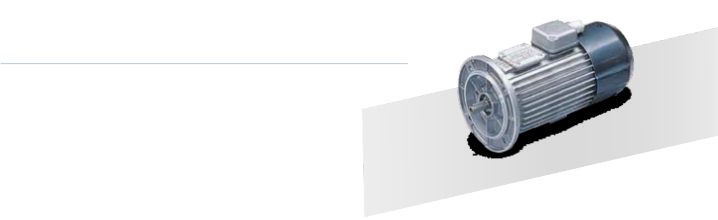

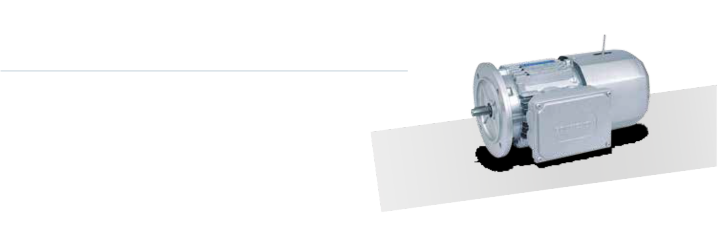

	电动机
30	BN / M系列
31	BE / ME系列
32	BX/MX系列
33	BS系列
34	BC系列
	伺服电机
35	BMD系列
36	BTD系列
37	BCR系列
	变频器
38	敏捷系列
39	活动系列
40	活动立方体系列
41	活动立方体系列-尺寸8
42	VCB系列
43	S2U系列
	人机界面
44	BMI系列
45	我们的品质
46	全球网络

工业市场细分通过以下产品线覆盖：

产品报价

连载

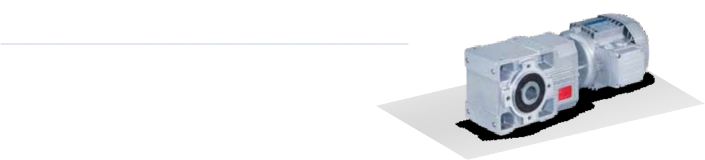

邦菲奥利螺旋锥齿轮电机

当效率和多功能性相互满足时。

A系列是第一个在高竞争环境中的效率和多功能性方面证明同样良好的产品，这两种竞争性的背景下的性能和价格明智。

扭矩范围

100 ... 14000 nm

机械额定值（n=1400 min-1)

类型扭矩[Nm]

一个05.	100
一个10.	150
一个20	250.
一个30	410.
一个35.	600
一个41.		850
一个50.			1500
一个55.			2000
一个60.			2800
一个70			5000
一个80			8000
一个90	14000

0.22 ... 150千瓦

传动比

5.4 ... 1715

输出

脚踏和轴安装 - 每尺寸无钥匙孔选项无钥匙缩圆盘配件

公制或英制系列实心输出轴

锥形衬套与符合DIN 5480的花键空心轴的更大轴直径相匹配

输入

IEC和NEMA电机适配器伺服电机适配器

公制或英制系列实心输入轴

主齿轮选择

后盾

加强型轴承，具有更高的悬臂承载能力，减少了齿隙

塔康石海豹

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制的AC / DC整流器型SB，NBR，SBR（选项）更快地制动/脱离

主电机选项

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推挽增量编码器

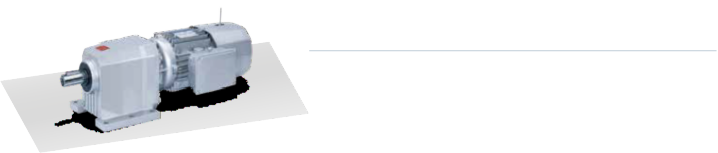

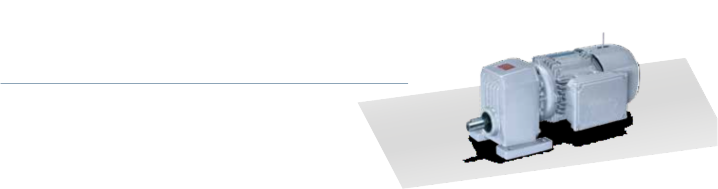

C系列

直列螺旋齿轮电机

当客户受益于多年来开发的技术诀窍时。

顶级的扭矩密度、产品种类、极其广泛的速度选择、巨大的紧凑性和价格效益使C系列成为螺旋齿轮电机和减速器无与伦比的生产线。

类型扭矩[Nm]

扭矩范围

45 ... 12000纳米

机械额定值（n=1400 min-1)

C 05.	45
C 12.	100
C 22.	200.
C 32.	300
C 36.	450.
C 41.		600
C 51.			1000
C 61			1600
C 70			2300
C 80			4000
C 90			7200.
C 100.	12000

0.08 ... 213千瓦

传动比

2.6 ... 1481

输出

脚和法兰安装

公制或英制系列实心输出轴

输入

IEC和NEMA电机适配器伺服电机适配器

公制或英制系列实心输入轴

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制的AC / DC整流器型SB，NBR，SBR（选项）更快地制动/脱离

主电机选项

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推挽增量编码器

S系列

Bonfiglioli单减速斜齿轮电机

最重要的是。

S系列简单而强大，专为泵行业以及风扇和鼓风机应用而开发。

底座和法兰安装，轴尺寸符合UNEL-MEC标准。

扭矩范围

21 ... 200纳米

机械额定值（n=1400 min-1)

类型扭矩[Nm]

S 10.		21
S 20			37
S 30.			70
S 40			125
S 50.	200.

0.12 ... 11.6千瓦

传动比

1.4 ... 13.1

输出

脚和法兰安装

输入

IEC标准化电机适配器实心输入轴

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制的AC / DC整流器型SB，NBR，SBR（选项）更快地制动/脱离

主电机选项

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推挽增量编码器

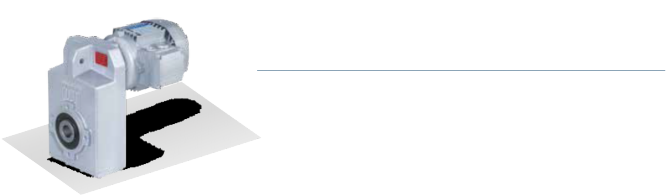

f系列

轴装齿轮马达

类型扭矩[Nm]

坚固性和有效性达到了最先进的水平。

没有比F系列轴装装置更好、更简单、更整洁的安装了。F装置重量轻、性能好，是所有物料搬运应用的可靠驱动装置。

扭矩范围

140 ... 14000纳米

机械额定值（n=1400 min-1)

F10	140
F20	250.
F 25	400
F 31	600
F 41		1100
F 51			1800
F 60			2900
F 70			5000
F 80.			8000
F 90	14000

0.17 ... 125千瓦

传动比

6.4 ... 2099

输出

键控空心轴-每个尺寸的两个孔选项无键收缩盘配件

可选择插入实心输出轴

输入

IEC和NEMA电机适配器伺服电机适配器

公制或英制系列实心输入轴

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制的AC / DC整流器型SB，NBR，SBR（选项）更快地制动/脱离

主电机选项

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推挽增量编码器

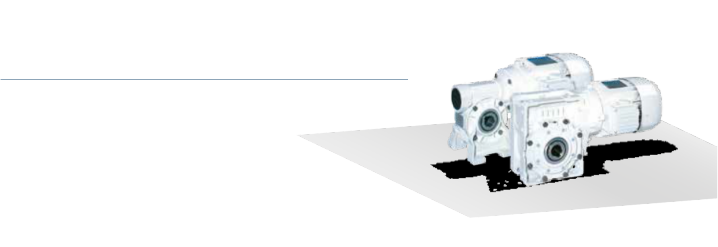

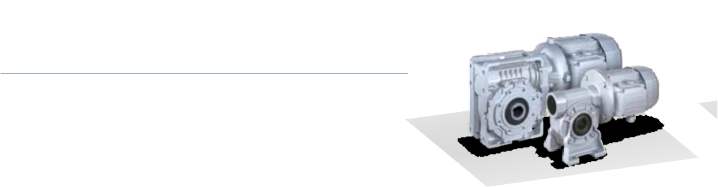

VFW系列

Bonfiglioli蠕虫齿轮媒体机

采用最新材料技术和先进制造技术的智能设计。

VF和W系列的蜗轮是全球行业的里程碑。

他们成功地将毫不妥协的质量、最先进的技术和著名的价格效益结合起来。

通过广泛的安装选项、轴配置和电机接口选择，实现了绝对的灵活性，所有这些都是标准配置。螺旋蜗杆和双蜗杆版本（带或不带扭矩限制器）也增强了高度通用的驱动系统。

扭矩范围

13 ... 7100纳米

类型扭矩[Nm]

机械额定值（n=1400 min-1)

0.04 ... 75千瓦

传动比

7.10000

输出

锁边空心轴

插入式固体输出轴扭矩限制器作为选项

输入

IEC标准化电机适配器实心输入轴

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制的AC / DC整流器型SB，NBR，SBR（选项）更快地制动/脱离

主电机选项

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推挽增量编码器

vf 27.

VF 30

vf 44.

VF 49.

W 63.

W 75.

W 86.

W 110.

VF 130.

VF 150

VF 185

VF210

VF 250

13

24

55

88

190

320

440.

830 1500

2000

3600

5000

7100

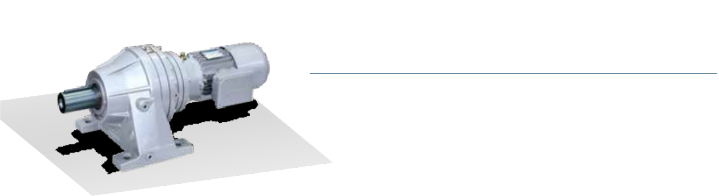

300系列

行星齿轮马达

强大的解决方案需求。

300系列的单元结构紧凑，但功能极其强大。它们的行星传动系统使其成为所有重型应用的理想选择，在这些应用中，冲击载荷和冲击更为常见而非例外。由于安装、齿轮布局、输出轴和电机接口的模块化选择，产品配置具有高度的通用性。所有功能均适用于20种紧密间隔的机架尺寸，跨越1250-1286700 Nm扭矩范围。因此，找到任何驱动问题的完美匹配不仅仅是一个愿望，而是用户可以安全依赖的东西——永远。

类型扭矩[Nm]

扭矩范围

1250…1286000纳米

机械额定值（n=1500分钟-1)

300	1250
301	2460
303	2970
304	3960
305	5800
306	10840
307	15680
309	23240.
310	34120.
311	48330.
313		57970
314		84000.
315			105000
316			138820
317			208110
318			280580
319			476410
321			655740
323	890310
325	1286000

高达450千瓦

传动比

3.4 ... 5234

齿轮箱版本

排队

直角（带格里森锥齿轮组）

输出

底座和法兰安装

输出轴：键合实心、花键、花键空心、带收缩盘的空心轴

输入

IEC和NEMA电机适配器

固体输入轴，带或不带风扇冷却 - 英寸或公制昏暗。

适用交流电机

集成电机和制动电机-M系列/ME系列

IEC标准化电机和制动电机-BN系列/BE系列单速和双速电机

主要制动特色

直流和交流电源

通过电子控制整流器加快制动反应

主电机选项

热敏电阻和恒温器传感器独立强制冷却

线路驱动器和推挽增量编码器

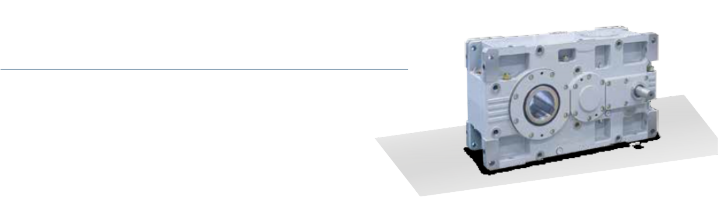

hdP系列

Bonfiglioli平行轴齿轮机构

并联轴类中的新基准。

高扭矩额定值、紧密传动的传动比、多种安装选项以及紧凑的尺寸将有助于任何应用的工程设计。

外壳由球墨铸铁制成，即使在最恶劣的环境下也能确保坚固性。最先进的精密地面齿轮有助于生产极其安静和无振动的产品。

扭矩范围

5000 ... 210000 nm

传动比

7.1 ... 500

安装

底座、法兰、轴安装

输入

实心轴，电机适配器

输出

实心（单延伸和双延伸）、键控空心、收缩盘

选择权

风扇冷却、冷却盘管、加热器独立冷却系统逆止器

强制润滑

温度和油位传感器干燥

塔康石海豹

HDP 60.	5190
HDP 70.	7080.
HDP80		12600
HDP 90.		17900
HDP100			28200
HDP110			31700
HDP120			41000
HDP125			49000
HDP130			69500
HDP140			87000
HDP150			117000
HDP160			147000.
HDP170	190000
HDP180	210000

类型扭矩[Nm]

hdo系列

螺旋锥齿轮机构

重型产品，性能和多功能性与紧凑性相匹配。

来自Bonfiglioli的新斜斜螺旋系列优化了卓越的尺寸和灵活性。可以从目录中选择的许多标准选项有助于自定义以满足特定的应用要求。

齿轮箱是结节性铸铁，以保证在所有情况下都有刚性，而齿轮使用最新的型材地面整理技术，即使在最恶劣的条件下也能确保安静和无振动的操作。

HDO 100		28200
HDO 110		31700
HDO 120			41000
HDO 125			49000
HDO 130			69500
HDO 140			87000
HDO 150			117000
HDO 160			147000.
HDO 170	190000
HDO 180.	210000

类型扭矩[Nm]

扭矩范围

28200 ... 210000纳米

传动比

5.6 ... 400.

安装

底座、法兰、轴安装

输入

实心轴，灯笼罩，带挠性联轴器双输入轴（小马驱动）

输出

实心（单延伸和双延伸）、键控空心、收缩盘

选择权

风扇冷却、冷却盘管、加热器独立冷却系统逆止器

强制润滑

温度和油位传感器干燥

塔康石海豹

TA系列

Bonfiglioli轴安装的减速器

用于材料处理行业的坚固耐候产品。

TA系列长期以来，在工业中备受尊重，特别是在采石场和矿山应用中，绝对可靠性和低维护是关键因素。

同样值得赞赏的是，可防止在倾斜输送机或电梯上反向行驶的逆止选项。

扭矩范围（n=900 min-1)

150 ... 16000纳米

机械额定值（n=900分钟-1)

类型扭矩[Nm]

TA 30	150
TA 35	400
TA 40		900
TA 45		1350
TA 50			2100
TA 60			3500
TA 70			4900
TA 80			6600
TA 100			10500
TA 125	16000

1.1 ... 156千瓦

传动比

5.0 ... 31.5.

输出

锁边空心轴

每帧大小最多三个钻孔选项

齿轮箱

坚固的铸铁外壳，适合户外安装

后盾

适用于所有框架尺寸-外部可访问

ran系列

锥齿轮

当涉及到角度变速箱时，方便驾驶。

RAN系列的装置设计适合以直角设置布置的变速箱。RAN装置易于安装且基本上免维护，除了1:1之外，还提供多轴布置和多种精确传动比的选择，在设计同步传动系统时非常方便。也可用于螺旋千斤顶工作的版本。

类型扭矩[Nm]

扭矩范围

3.3000纳米

机械额定值（n=1400 min-1)

跑1		1350
跑2	3000
跑2r.	3000

0.15 ... 91千瓦

传动比

跑8	3.
跑15.	8.
冉18.	15
跑20.	28
跑24.		80
跑25.		39
跑28.			150
跑38.			300
跑48.	600

1.0 ... 7.4

轴安排

单轴和双轴投影

输入

实心输入轴

RAN 1 / RAN 2 / RAN 2R

194000年

输入

实心-单凸出和双凸出输出轴

键槽

传动比

i=3

额定推力

跑1 50000 n

RAN 2 80000 N RAN 2R 150000 N

W vf_eP系列

用于恶劣环境的Bonfiglioli齿轮马达

当多用途产品变得特定并满足行业要求时。蜗轮和电机也有增强保护“EP”配置，具有食品级规格和额外的防腐功能，确保在卫生环境中无风险运行，并便于有效消毒。除食品加工应用外，EP配置还将适应化学和制药行业以及海上船上和码头设施的要求。

应用

食品加工、化学和制药工业船上和码头设施

腐蚀性和/或高度卫生环境

可用性

齿轮：VF 44、VF 49、W 63、W 75、W 86电机：BN 63…BN 112/M1SD…M3LC

标准特征

不锈钢空心轴

不锈钢安装五金和标签油封装载不锈钢弹簧密封齿轮箱（尚未辩护）

未使用的螺纹孔闭合按钮插入电机DE和NDE屏蔽电机保护IP上的四个排水孔56

选择权

环氧底漆+环氧顶部涂料FDA批准的冲洗损坏油封

食品级润滑剂，H1类

配置

底座、法兰和轴安装

配件

插入空心输出轴扭矩臂不锈钢安全盖上的实心输出轴

vf_ep 27.	13
VF_EP 30	24
vf_ep 44.	55
vf_ep 49.	88
W_EP 63	190
W_EP 75		320
W_EP 86		440.
W_EP 110.			830
VF_EP 130			1500
VF_EP 150			2000
VF_EP 185			3600
VF_EP 210			5000
VF_EP 250	7100

类型扭矩[Nm]

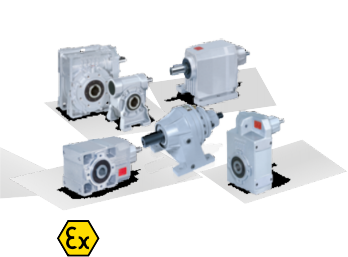

atex系列

爆炸环境用变速箱

适用于潜在的爆炸性条件。

根据欧洲指令94/9/CE规定的分类，可提供2G和2D类ATEX兼容齿轮机构，适用于存在潜在爆炸性环境的区域。

C 12.		100
C 22.			200.
C 32.			300
C 36.			450.
C 41.			600
C 51.			1000
C 61	1600

类型扭矩[Nm]

同轴C系列

扭矩范围：100。。。1600纳米

斜角螺旋系列a

扭矩范围：150。。。2800纳米

轴安装系列F

扭矩范围：140…2900牛米

蠕虫齿轮系列vf和w

一个10.		150
一个20			250.
一个30			410.
一个35.			600
一个41.			850
一个50.			1500
一个55.			2000
一个60.	2800

扭矩范围：24…830牛米

天文馆系列300

扭矩范围：1250。。。1286000纳米

F10		140
F20			250.
F 25			400
F 31			600
F 41			1100
F 51			1800
F 60	2900

VF 30	24
vf 44.		55
VF 49.			88
W 63.			190
W 75.			320
W 86.			440.
W 110.	830

300	1250
301	2460
303	2970
304	3960
305	5800
306	10840
307	15680
309	23240.
310	34120.
311	48330.
313		57970
314			84000.
315			105000
316			138820
317			208110
318			280580
319			476410
321			655740
323	890310
325	1286000

3/h系列

邦菲奥利组合变速箱

行星齿轮箱的性能和技术具有锥齿轮箱的坚固性和可靠性。

Bonfiglioli的3/H齿轮箱将行星齿轮箱的高科技、性能和效率与螺旋锥齿轮箱的坚固性、质量和可靠性相结合。这些行星齿轮/螺旋锥齿轮组合齿轮箱提供Bonfiglioli planetary 300系列的高传递扭矩以及螺旋锥齿轮HDO系列的卓越动力传输特性，非常适合需要高功率密度和中低输出速度的应用。

扭矩范围

98000 ... 1200000纳米

传动比

1：100 ... 1：1000

额定功率

高达980千瓦

参考扭矩

高达1200千纳米

输出版本

实心圆柱轴带键槽的实心轴

带支撑脚的实心轴

带键槽和支撑脚的实心轴带收缩盘的空心轴

Hhollow Shaft键槽

输入版本

单面圆柱轴

带电机耦合响铃的法兰和电动机和齿轮箱的圆柱轴之间的中间弹性接头。

安装位置水平输入轴垂直输入轴

轴安排

根据应用的需求，可以在左侧或右侧提供3 / HDO组合齿轮箱。

选项和附件

辅助热设备
强制润滑
逆止装置

3/HDO 15		98000
3/HDO 16		130000
3/HDO 17			175000
3/HDO 18			260000
3/HDO 19			440000
3 / HDO 21			615000
3 / HDO 23			830000
3 / HDO 25	1200000

类型扭矩[Nm]

高密度聚乙烯系列

挤出机齿轮箱

并联轴类中的新基准。

HDPE挤出机齿轮箱系列是专门开发的配置，用于从荣誉的重型系列HDP产生的单螺杆挤出机驱动器，其与其中大部分部件部件和传动装置共用。

HDPE装置安装在坚固的球墨铸铁外壳前，并安装在坚固的挤出机支架内，其特点是294…E系列重型球面滚子推力轴承，独家从主要品牌采购。

扭矩范围

4650 ... 75000纳米

传动比

HDP 60.		4650
HDP 70.		6350.
HDP80			11500
HDP 90.			16550.
HDP100			24000
HDP110			28700
HDP120			35300
HDP130			59300
HDP140	75000

7,1 I.

125.0，级数=1,12

安装

脚

输入

实心轴，直接电机安装，带挠性联轴器的灯壳

输出轴

推力轴承各种形状和尺寸的各种尺寸和容量和空心轴

标准轴为空心键，符合UNI 6604标准

可提供符合客户规格的安装尺寸

选择权

冷却盘管、自动冷却装置、温度和油位传感器

LC系列

Bonfiglioli低间隙行星齿轮箱

LC行星精密齿轮箱是一种灵活的解决方案，经济的替代方案，具有最佳的性能和可靠性。

改进性能是缩小规模的关键。

我们的LC精密齿轮箱（“P”选项）的增强性能可能会在许多以前无法确保更高可传递输出扭矩的应用中提供重要的缩小尺寸选项。

另外一个好处是，通过选择更紧凑、扭矩密度更高、加速质量显著降低的变速箱，缩小尺寸可提高能效。

传动扭矩现在提高到40%！！！

扭矩范围

12 ... 450纳米

最大加速度扭矩

20 ... 700纳米

传动比

3.100

输出配置

法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

高扭矩密度选项“P”可用于扩展产品性能最佳加速度和标称扭矩

为循环和连续负载设计的最佳径向和轴向负载能力最佳扭转刚度

几何齿隙小于6 arcmin通用设计允许任何安装方向

类型额定扭矩[Nm]

LC 050.		12
LC 070.			25
LC 070P			30
立法会090			43
立法会090P			65
立法会第120条			110
LC 120P.			155
立法会第155条			300
立法会155P	450.

LC 050.		20
LC 070.			35
LC 070P			55
立法会090			80
立法会090P			120
立法会第120条			190
LC 120P.			300
立法会第155条			450.
立法会155P	700

类型加速扭矩[Nm]

反弹[arthmin]低于12弧分的标准降低到低于16弧分

类型额定扭矩[Nm]

LCK 050		12
LCK 070			25
LCK 070P.			30
LCK090			43
LCK090P			65
LCK 120			110
LCS 120P.			155
LCK 155			300
LCK 155P	450.

LCK 050		20
LCK 070			35
LCK 070P.			55
LCK090			80
LCK090P			120
LCK 120			190
LCS 120P.			300
LCK 155			450.
LCK 155P	700

类型加速扭矩[Nm]

lck系列

Bonfiglioli低间隙直角齿轮箱

LCK以直角布局复制了内联产品LC系列已经具有的优秀特性。直角布局是解决空间问题的方法，这种空间问题通常是由日益紧凑的机器造成的。该系列代表了一种灵活的解决方案、经济的替代方案以及最佳的性能和可靠性。

我们的LCK精密齿轮箱的性能增强（“P”选项）可以将重要的缩小选择选择作为许多应用程序中的选项，其中以前不可能确保更高的传输输出扭矩。

作为通过选择具有更高扭矩密度的紧凑型齿轮箱来提高能效的额外益处，并显着降低加速质量。

传动扭矩现在提高到40%！！！

扭矩范围

10 ... 450纳米

最大加速度扭矩

20 ... 700纳米

传动比

6 ... 100

输出配置

法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

高扭矩密度选项“P”可用于扩展产品性能最佳扭矩密度

最佳加速度和标称扭矩最佳径向和轴向载荷容量，专为循环和连续占空比最佳扭转刚度

几何齿隙小于6 arcmin通用设计允许任何安装方向

反弹[arthmin]

标准值低于6弧分

MP系列

Bonfiglioli低间隙行星齿轮箱

MP行星精密齿轮箱是最佳性能和最高可靠性的里程碑。

提供不同配置（输入直角；输出直角；空心轴，实心输入轴）和伺服适配器，以符合市场上大多数伺服电机的机械接口。

扭矩范围

20 ... 1000 nm

最大加速度扭矩

30…1200纳米

传动比

3 ... 1000

输出配置

法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

更高的扭矩密度

更高的加速度和标称扭矩更高的径向和轴向负载能力设计用于循环和连续负载更高的扭转刚度

几何齿隙小于10弧分

最高的灵活性（低/减小齿隙；标准/加强型轴承；不同的结构版本）可满足您的具体要求。

类型额定扭矩[Nm]

MP 053	20
MP 060.	30
MP 080		70
MP 105			170
MP 130			450.
MP 160			700
议员190	1000

类型加速扭矩[Nm]

MP 053	30
MP 060.	45
MP 080		100
MP 105			250.
MP 130			700
MP 160			950
议员190	1200

反弹[arthmin]低于15弧分的标准降低到低于10弧分

类型额定扭矩[Nm]

TR 053.	20
TR 060.	30
TR 080.		70
TR 105			170
TR 130			450.
TR 160			700
TR 190	1000

类型加速扭矩[Nm]

TR 053.	30
TR 060.	45
TR 080.		100
TR 105			250.
TR 130			700
TR 160			950
TR 190	1200

反弹[arthmin]低于5弧分的标准值低于3弧分的标准值

tr系列

低齿隙行星齿轮箱

TR行星精密齿轮箱具有极低的齿隙、最佳性能、静音运行和便利的电机装配以及最高的可靠性。提供不同配置（带输入直角；带输出直角和空心轴；带实心输入轴）和伺服适配器，以符合市场上大多数伺服电机的机械接口。

扭矩范围

20 ... 1000 nm

最大加速度扭矩

30…1200纳米

传动比

3 ... 1000

输出配置

法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

更高的扭矩密度

更高的加速度和标称扭矩更高的径向和轴向负载能力设计用于循环和连续负载更高的扭转刚度

由于几何间隙少于3个arcmin安静运行，更高的精度

最高的灵活性（低/减小齿隙；标准/加强型轴承；不同的结构版本）可满足您的具体要求。

SL系列

低齿隙行星齿轮箱

滑轮驱动器

SL行星精密齿轮箱不知道时序皮带轮驱动系统的紧凑性，效率和优化的竞争对手。

该系列是对传送带伺服驱动器的理想补充以及需要将高精度与超紧凑尺寸相结合的所有其他应用。

增强了SL精密变速箱的性能（“P”选项）可以将重要的缩小选择选择作为许多应用程序中的选项，其中以前不可能确保更高的传输输出扭矩。

另外一个好处是，通过选择更紧凑、扭矩密度更高、加速质量显著降低的变速箱，缩小尺寸可提高能效。

传动扭矩现在提高到40%！！！

扭矩范围

25 ... 155纳米

最大加速度扭矩

35 ... 300纳米

传动比

3.100

输出配置

法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

高扭矩密度选项“P”可用于扩展产品性能更高的加速度和标称扭矩

更高的径向和轴向负载能力设计用于循环和连续负载更高的扭转刚度

几何间隙少于6个弧形，可选择具有同步带滑轮。安静的跑步

通用设计允许任何安装方向

类型额定扭矩[Nm]

SL 070		25
SL 070P.		30
SL 090			43
SL 090P.			65
SL 120			110
SL 120P	155

类型加速扭矩[Nm]

SL 070		35
SL 070P.		55
SL 090			80
SL 090P.			120
SL 120			190
SL 120P	300

反弹[arthmin]

标准12

减少6

类型额定扭矩[Nm]

KR 010		10
KR 020			24
KR030			55
KR 040	120

类型加速扭矩[Nm]

KR 010		14
KR 020			35
KR030			75
KR 040	170

反弹[arthmin]

标准8.

kr系列

Bonfiglioli低间隙直角齿轮箱

灵活，高效的经济型解决方案，用于呼叫节省空间的速度驱动器，最小的间隙。

具有多种输入和输出配置的不同配置。

扭矩范围

3…120纳米

最大加速度扭矩

14 ... 170纳米

传动比

1, 2, 5

输出配置

带键槽的空心轴

实心轴，单面或双面空心轴，带收缩盘安装法兰

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

动态性、紧凑性和精度的最佳组合，专为循环和连续工作而设计

良好的抗扭刚度

几何齿隙小于8弧分

TQ系列

Bonfiglioli低间隙行星齿轮箱

TQ具有更高的定位。无论是扭矩、坚固性还是精度——这一极具吸引力的产品系列在每一个类别中都得分。

扭矩范围

30 ... 800纳米

最大加速度扭矩

45 ... 1200纳米

传动比

3.100

输出配置

方形法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

维修

终身润滑

产品线

出色的扭矩密度

卓越的加速度和标称扭矩卓越的径向和轴向负载能力，专为循环和连续负载设计，显著提高了扭转刚度

极几何齿隙小于2弧分安静运行

通用设计允许任何安装方向

类型额定扭矩[Nm]

TQ060	30
TQ 070.		70
TQ 090			200.
TQ 130			400
TQ 160	800

类型加速扭矩[Nm]

TQ060	45
TQ 070.		100
TQ 090			300
TQ 130			600
TQ 160	1200

反弹[arthmin]低于4弧分的标准降低到低于2弧分

类型额定扭矩[Nm]

TQK060	30
TQK 070		70
TQK090			200.
TQK 130.			400
TQK 160	800

类型加速扭矩[Nm]

TQK060	45
TQK 070		100
TQK090			300
TQK 130.			600
TQK 160	1200

反弹[arthmin]标准低于5分弧度降低低于4个arcmin

tqk系列

Bonfiglioli低间隙直角齿轮箱

TQK角齿轮箱具有更高的定位，如TQ直列系列。

这种特殊的齿轮箱是解决空间问题的方法，这些空间问题通常是由日益紧凑的机器造成的。

是否扭矩，稳健或精确度 - 这种有吸引力的产品系列在每个类别中得分。

扭矩范围

30 ... 800纳米

最大加速度扭矩

45 ... 1200纳米

传动比

3.100

输出配置

方形法兰安装

输入配置

广泛的耦合配置，以适应最常见的伺服电机

选择权

光滑，无钥匙输出轴

维修

终身润滑

产品线

出色的扭矩密度

卓越的加速度和标称扭矩卓越的径向和轴向负载能力，专为循环和连续负载设计，显著提高了扭转刚度

极几何齿隙小于4弧分安静运行

通用设计允许任何安装方向

BN / M系列

邦菲奥利交流电动机

为齿轮电机开发的一整套交流电机将超过预期。

IEC标准化BN电机符合所有适用的国际标准，包括EMC和LV指令。它们可在0.06-30 kW范围内提供底座和法兰安装版本，后者可在IM B5和IM B14配置中提供。单速和多速版本通常提供三种制动选项，一个直流电源和两个交流电源，为系统提供了更大的灵活性。最后，所有电机均为逆变器工作。

kw等级（4杆）

0.06 ... 30千瓦

框架尺寸

56a ... 200l.

极数

2,4,6,8,2 / 4,2 / 6,2 / 8,2 / 12,4 / 6,4/8

安装选项

脚IM B3

法兰IM B5和IM B14

活动

50赫兹和60赫兹

遵守

2006/95/EC（LVD）和2004/108/EC（EMC）

逆变器税

所有框架尺寸

住房

铸铝

主要制动特色

直流和交流电源

通过电子控制的NB、SB、NBR、SBR型AC/DC整流器（选装件）更快地接合/分离制动器

主要选择

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推拉增量编码器CSA和UL批准的设计

BN 56A	0.06
BN 56B	0.09
BN 63A	0.12
BN 63B	0.18
BN 63C	0.25
BN 71A	0.25
BN 71B	0.37
BN 71C	0.55
BN 80A	0.55
BN 80B.	0.75
BN 80C.	1.1
BN 90年代	1.1
BN 90LA		1.5
90磅		1.85
BN 100LA		2.2
100磅			3.
BN 112m.			4.
BN 132S			5.5
BN 132MA			7.5
132MB			9.2
BN 160MR.			11
1.6亿英镑			15
1.8亿英镑			18.5
BN 180L			22
BN 200升	30

类型千瓦额定值

BE / ME系列

IE2交流电机

IE2类高效交流电机。

IEC标准化BE电机符合IEC 60034-30:2008（效率等级）和所有适用的国际标准，包括EMC和LV指令。

它们可在脚下的0.75 - 22千瓦范围内，在Mange安装版本中，后者在IM B5和IM B14配置中。单一版本可用

通常，提供两个制动选项，一个直流电源和一个交流电源，使系统具有更大的灵活性。最后，所有电机均为逆变器工作。

IE2

是80B	0.75
是90年代		1.1
是90la.		1.5
是100LA			2.2
体重100磅			3.
身高112米			4.
是132秒			5.5
是132mA.			7.5
是132MB.			9.2
是160米			11
是160L.			15
是180米	18.5
是180L.	22

类型千瓦额定值

kw等级（4杆）

0.75 ... 22 kW

框架尺寸

80B…180L

极数

2,4,6

安装选项

脚IM B3

法兰IM B5和IM B14

活动

50赫兹和60赫兹

遵守

IEC 60034-30:2008（IE）、640/2009/EC 2006/95/EC（LVD）和2004/108/EC（EMC）

逆变器税

所有框架尺寸

住房

铸铝

主要制动特色

直流和交流电源

通过电子控制的NB、SB、NBR、SBR型AC/DC整流器（选装件）更快地接合/分离制动器

主要选择

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推拉增量编码器CSA和UL批准的设计

bx/mx系列

Bonfiglioli新的IE3电机

新BX/MX电机的发布进一步体现了我们对环境保护的敏感性。

根据国际标准IEC 60034-30，BX/MX电机满足IE3效率等级的要求。

新BX/MX电机的“X”代表效率的“卓越”，IE3是目前全球标准正式规定的最高效率等级。

IE3.

功率范围（4极）

5.5 ... 22 kW

框架尺寸

132S。。。180升

极点数

安装选项

脚IM B3

法兰IM B5和IM B14

活动

50赫兹

遵守

IEC 60034-30:2008（IE），

2006/95/EC（LVD）和2004/108/EC（EMC）

逆变器占空比

所有框架尺寸

住房

铸铝

主要选择

热敏电阻和恒温器传感器独立供电强制通风

线路驱动器和推拉增量编码器CSA和UL批准的设计

BX 132s.		5.5
BX 132MA			7.5
BX 160MA			9.2
BX160MB			11
BX160L			15
BX 180米	18.5
BX 180L	22

类型千瓦额定值

bS系列

单相感应电动机

一系列专用于家用和轻型车间的电机。

BS系列单相电机按照适用的IEC标准制造，为封闭式，外部通风，并配有永久连接的运行电容器。

在4极执行中，电机可在B5和B14法兰安装中使用。

对于需要高起动转矩的应用，可指定同时具有运行和起动电容器的版本。

BS 56A	0.06
英国标准56B		0.09
BS 63A		0.12
BS 63B.			0.18
BS 71A			0.25
英国标准71B			0.37
BS 80A			0.55
BS 80B			0.75
BS 90s.			1.1
BS 90L.	1.5

类型千瓦额定值

kw评级

0.06…1.5千瓦

框架尺寸

56A至90L.

杆子

安装

法兰安装IM B5和IM B14

频率

50和60赫兹

欧洲规范

2006/95/EC（LVD）和2004/108/EC（EMC）

住房

铸铝

主要选择

启动和运行电容器双金属热保护器平衡绕组

BC系列

BONFIGLIOLI DC电机

全系列永磁直流电机。

BC系列电机是简单，经过验证和经济的解决方案，对DC驱动器的要求。利用材料和设计概念允许在最严重的职责和4象限晶闸管转换器下使用BC电机。

电机可在-20至+40°C的环境温度范围内运行，并具有IP54防护和F级绝缘。

扭矩范围

0.3 ... 4.5 nm

速度

1500、2000、3000分钟-1

供应

12、24、36、48、65、110、180伏直流电

配置

IM B5和IM B14法兰安装件

通风

公元前110年。。。BC140非通风BC220。。。BC310聚四氟乙烯

公元前110年		0.3
公元前120年			0.8
公元前140年			1.4
BC 220			0.9
BC 240.			1.2
BC 270.			2.2
公元前310年	4.5

类型扭矩[Nm]

BMD 65 0.85	0.85
骨密度65 1.7	1.7
BMD 65 2.2	2.2
BMD 82 3.2		3.2
骨密度82 4.4		4.4
骨密度102 7.2			7.2
骨密度102 9.6			9.6
骨密度118 10.2			10.2
骨密度118 14			14
骨密度145 16.8			16.8
骨密度145 22			22
BMD 170 34.			34
BMD 170 45.			45
骨密度160升	125

类型扭矩[Nm]

bmd系列

永磁交流伺服电动机

邦菲奥利永磁交流同步电动机系列。

它们采用“凸极”技术制造。电机尺寸大幅减小，在扭矩密度、外形尺寸和动态性能方面具有相当大的优势。

由于钕铁硼稀土磁体的高质量和高性能，在极高加速度和承受高过载的情况下，磁体的退磁风险最大化。

失速转矩

0.85…125纳米

额定速度

1600; 3000; 4500; 5500; 6000分钟-1

电源

230400VAC

一致性

2006/95/EC（LVD）和2004/108/EC（EMC）

电磁保持制动器（可选）

24伏直流电

缺乏活力

由于电机转动惯量较低，因此具有较高的加速能力

其他飞轮（可选）

由于具有较高的固有惯性矩，因此具有优异的负载惯性

反馈

POLES旋转变压器，励磁频率为8 kHz或10 kHz

绝对编码器EnDAT 2.1（单圈/多圈）编码器，带正弦轨道绝对编码器Hiperface（单圈/多圈）编码器，带正弦轨道无传感器（无反馈）

保护程度

IP65 IP67

温度感应器

PTC-KTY

证明

CE，UL

btd系列

Bonfiglioli Compact AC无刷伺服电机

一系列紧凑型伺服电机。

BTD系列伺服电机旨在为要求高效率、紧凑型电机的应用提供有效的解决方案。

通过使用先进的材料和设计技术，这些电机的尺寸非常小，确保了卓越的动态性能和低温运行。这些电机配备符合EMC要求的IP65推拉式连接器（IP67连接器是可选的），以及具有强化绝缘的PTC温度探头，可确保在各种操作条件下的安全电气连接。

失速转矩

0.26 ... 27 nm

额定速度

3000、4500分钟-1

电源

230400VAC

缺乏活力

由于电机转动惯量较低，因此具有较高的加速能力

一致性

2006/95/EC（LVD）和2004/108/EC（EMC）

电磁保持制动器（可选）

24伏直流电

反馈

励磁频率为5 KHz或10 KHz的2极旋转变压器

带正弦轨道的绝对编码器EnDAT 2.1（单圈/多圈）编码器带正弦轨道的绝对编码器Hiperface（单圈/多圈）编码器

温度感应器

PTC

证明

CE，UL

BTD20026	0.26
BTD20053	0.53
BTD2 0074	0.74
BTD2 0095	0.95
BTD30095	0.95
BTD30190		1.9
BTD3 0325			3.25
BTD3 0420			4.2
BTD4 0410			4.1
BTD40630			6.3
BTD4 0860			8.6
BTD5 1160.			11.6
BTD5 1490			14.9
BTD5 1870			18.7
BTD5 2730	27.3

类型扭矩[Nm]

bcr系列

AC无刷伺服电动机

一系列高性能伺服电机。

BCR系列伺服电机旨在满足连续和瞬态高扭矩应用的需求。由于扭矩范围和高于平均水平的瞬时过载等级，BCR伺服电动机足够强大，甚至足以实现最苛刻的驱动应用。配备IP65推挽式连接器（IP67连接器是可选的），符合EMC要求，并通过具有加强绝缘的PTC温度探头，这些电机在各种操作条件下保证了安全的电气连接。

失速转矩

0.2…115纳米

（高瞬时过载）

BCR2 0020

BCR2 0040

BCR2 0060

BCR2 0080.

BCR30065

BCR3 0130

BCR30250

BCR3 0300.

BCR4 0100.

BCR4 0260

BCR4 0530

BCR4 0750.

BCR50660

0.2

0.4

0.6

0.8

0.65

1.3

2.5

3.

1.

2.6

5.3

7.5

6.6 额定速度

2000、3000、4500转/分

电源

230400VAC

缺乏活力

由于电机转动惯量较低，因此具有较高的加速能力

一致性

2006/95/EC（LVD）和2004/108/EC（EMC）

电磁保持制动器（可选）

可选24 VDC.

BCR5 1050	10.5	反馈励磁频率为5 KHz或10 KHz的2极旋转变压器
BCR5 1350. BCR51700	13.5 17			带正弦轨道的绝对编码器EnDAT 2.1（单圈/多圈）编码器带正弦轨道的绝对编码器Hiperface（单圈/多圈）编码器
BCR5 2200.	22
BCR61350	13.5			温度感应器 PTC
BCR6 1900.	19
BCR6 2200	22			证明
BCR6 2900	29			CE，UL
BCR7 2700	27
BCR7 3200.	32
BCR7 4000	40
BCR8 0400.	40
BCR8 0680		68
BCR80930			93
BCR8 1150			115

敏捷系列

邦菲奥利逆变器

创新、环保、用户友好。

Agile系列提供无传感器矢量逆变器创新，能够通过无刷电机和MMC存储卡的开环矢量控制提高工厂效率。敏捷逆变器易于安装、编程和快速启动，无需专门资源。

功率范围（AGL402）

0.25 ... 11千瓦/三相320-530V/50-60赫兹（±10%）

型功率kW.

功率范围（AGL202）

0.12 ... 3kW/单相200-240V/50-60Hz（±10%）

0.25 ... 7.5 kW /三相200-240V / 50-60 Hz（±10％）

运动相容性两种类型的电机：异步交流电机

永磁同步（无刷）电机

控制类型

可选择的控制功能：

异步电动机的V/f控制

异步电机无传感器矢量控制无刷电机无传感器矢量控制

保护程度

IP20（EN 60529）

主要硬件功能

来自普通直流总线的电源

AGL402-18	4
AGL402-19		5.5
AGL402-21			7.5
AGL402-22				9.2
AGL402-23				11

AGL402-02 AGL402-03 AGL402-05 AGL402-07 AGL402-09 AGL402-11 AGL402-13 AGL402-15

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

综合制动模块

短路/接地故障保护

类型功率kW（3ph）

集成安全扭矩关闭安全系统插件和可编程控制终端6个数字输入、2个多功能A/D输入、1个多功能I/O、1个数字输出

1多功能A / D /脉冲输出，1继电器输出（报警）可用电源输出：+24 V DC，+10 V DC

可选单独的24 V DC电子电源标准串行接口：RS232、RS485、系统总线集成Modbus

可选扩展模块

资源包存储卡

可选的通信模块

PROFIBUS-DPV1、CANopen、RS232、RS485、DeviceNet、EtherCAT®、PROFINET、VABus/

TCP*、Modbus TCP*、以太网I/P

AGL202-02 AGL202-03 AGL202-05 AGL202-07 AGL202-09 AGL202-11 AGL202-13 AGL202-15 AGL202-18 AGL202-19 AGL202-21

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

PC软件

VPlus套件

主要软件功能

永磁电机调谐

选择性多电机控制（SMMC）节能功能

随时可用的应用程序掩码集成维护向导报警历史记录

电机和逆变器状态内存自动透射仪

集成PLC功能和图形开发环境集成示波器功能

可定制的计量单位

（*）可选2个端口。

AGL202-02	0.12
AGL202-03		0.18
AGL202-05			0.25
AGL202-07			0.37
AGL202-09			0.55
AGL202-11			0.75
AGL202-13			1.1
AGL202-15			1.5
AGL202-18			2.2
AGL202-19	3.
AGL202-21	3.

类型功率kW（1ph）

ACT401-05		0.55
ACT401-07		0.75
ACT401-09			1.1
ACT401-11			1.5
行动401-12			1.85
ACT401-13			2.2
ACT401-15			3
ACT401-18			4
ACT401-19			5.5
行动401-21			7.5
行动401-22	9.2

型功率kW.

积极系列

邦菲奥利解决方案驱动

多功能性、等级、性能。

全系列灵活的解决方案驱动器，用途广泛且极易使用，具有高性能控制功能，在可扩展性和紧凑尺寸方面具有无可比拟的优势。

功率范围（ACT401）

0.55 ... 132 kW /三相360-480V / 50-60 Hz（±10％）

功率范围（ACT201）

0.55 ... 9.2 kW /单或三相200-240V / 50-60 Hz（±10％）

控制类型

可选矢量控制功能：

传感器的控制，传感器较小的场面向控制，使用编码器进行现场对控制

过载产能

60秒时为150%，1秒时为200%

开关频率

2,4,8,12,16千赫

外壳

IP20（EN 60529）

ACT401-23		11
ACT401-25			15
ACT401-27			18.5
ACT401-29			22
ACT401-31			30
ACT401-33			37
ACT401-35			45
ACT401-37			55
ACT401-39			65
ACT401-43			75
ACT401-45			90
ACT401-47			110
ACT401-49	132

EMC过滤器

集成功率高达9.2 kW（EN 61800-3）

主要标准硬件功能

集成动态制动模块，直流链路连接，标准编码器接口，电机温度监控，插入电源端子（最多3KW），插件和可编程控制端子，6个数字输入，1多功能输入，1数字输出，1多功能输出，1继电器输出（转换触点）

可选扩展模块

扩展模拟、数字输入和输出、附加编码器或分解器输入、重复频率输出、系统总线

可选的通信模块

RS232、RS485、PROFIBUS-DP、CANopen

可选键盘

ACT201-05		0.55
行动201-07		0.75
ACT201-09			1.1
ACT201-11			1.5
ACT201-13			2.2
ACT201-15			3
行动201-18			4
行动201-19			5.5
ACT201-21			7.5
ACT201-22	9.2

可拆卸键盘KP500与复印功能，橱柜安装套件和键盘手持式键盘

可选PC软件

用于Windows操作系统的VPLU，具有设置、终端监视器、实际值窗口、范围功能和远程服务

主要软件功能

可编程参考值通道、可编程启动和停止特性、电机电位器、可编程S曲线、4个数据集、自动启动和调试、故障后自动复位、断电后自动启动、PI控制器、可编程逻辑和定时器功能、体积流量控制、无扰动扭矩/速度转换、，带电子齿轮的主/从功能、增强的定位功能、无摩擦的机械制动控制、指数和稳定性控制、智能电流限制、电源故障调节、综合监控和保护功能、高速控制、升降机、起重机和绞车应用功能，3种不同的制动管理功能。

活动立方体系列

Bonfiglioli解决方案和伺服驱动器

通用性、及时性、准确性。

全系列解决方案和伺服驱动器，紧凑且灵活，专用于高要求高苛刻的工业自动化系统和速度和定位控制架构，所有符合Bonfiglioli伺服电机。

功率范围（ACU401）

0.25 ... 132千瓦/三相360。。。480V/50-60Hz（±10%）

功率范围（ACU201）

0.25…9.2 kW/单相或三相200…240V/50-60 Hz（±10%）

控制类型

可选择的矢量控制功能：无传感器控制、无传感器磁场定向控制、带速度传感器的磁场定向控制、带速度/位置传感器的同步伺服电机磁场定向控制

过载产能

200%持续1min（尺寸01和03）/150%持续1min（其他额定值），较短过载：200%持续1秒所有额定值

开关频率

2,4,8,12,16千赫

外壳

IP20（EN 60529）

EMC过滤器

集成功率高达9.2 kW（EN 61800-3）

主要标准硬件特性SIL2

集成安全扭矩关闭功能、控制板和电子设备的外部24Vdc电源、集成动态制动模块、直流链路连接、标准编码器接口、用于从Bonfiglioli伺服电机获取反馈的分解器模块、电机温度监控、插入式电源端子（高达3kW），插入式和可编程控制端子6数字输入、1多功能输入、1数字输出、1多功能输出、1继电器输出（转换触点）

可选扩展模块

扩展模拟、数字输入和输出、附加编码器或分解器输入和SinCos、Hiperface或EnDat 2.1编码器、重复频率输出、系统总线

可选的通信模块

PROFIBUS-DPV1、CANopen、RS232、RS485、DeviceNet、EtherCAT®，PROFINET，VABus/TCP*，

Modbus TCP*，以太网I/P

可选键盘

可拆卸键盘KP500与复印功能，橱柜安装套件和键盘手持式键盘

ACU201-01	0.25
ACU201-03	0.37
ACU201-05		0.55
ACU201-07.		0.75
ACU201-09			1.1
ACU201-11			1.5
ACU201-13			2.2
ACU201-15			3
ACU201-18			4
ACU201-19			5.5
ACU201-21			7.5
ACU201-22	9.2

PC软件VPlus

Vplus软件为所有Bonfiglioli逆变器驱动器提供通用编程和监控平台。易于编程接口与实时示波器。使用Bonfiglioli马达进行设置的简单指导程序。逻辑函数编程。电话服务。

主要软件功能

32个可编程运动块，36个符合CANopen DSP4.02的归位功能，单元转换器，Jog功能，绝对和相对定位模式，触摸探针，示教功能，转盘控制，可编程参考值通道，可编程启动和停止特性，电机电位器，可编程S曲线，4个数据集，Au启动和调试、故障后自动复位、断电后自动启动、PI控制器、可编程逻辑和定时器功能、无扰动扭矩/速度转换、带电子齿轮的主/从功能、指数和稳定性控制、智能电流限制、断电调节、综合监控和保护功能、高速控制、升降机、起重机和绞车应用功能、3种不同的制动管理

功能。高级应用功能：高级制动器释放控制、高达1000Hz的主轴控制、络筒机横向功能、体积流量控制、负载评估。

（*）可选2个端口。

ACU401-01	0.25
ACU401-03	0.37
ACU401-05		0.55
ACU401-07		0.75
ACU401-09			1.1
ACU401-11			1.5
ACU401-12			1.85
ACU401-13			2.2
ACU401-15			3
ACU401-18			4
ACU401-19			5.5
ACU401-21			7.5
ACU401-22	9.2

ACU401-23		11
ACU401-25			15
ACU401-27			18.5
ACU401-29			22
ACU401-31			30
ACU401-33			37
ACU401-35			45
ACU401-37			55
ACU401-39			65
ACU401-43			75
AC401-45			90
AC401-47			110
AC401-49.	132

型功率kW.

AC401-51.		160
AC401-53			200.
ACU401-55			250.
AC401-57			315
AC401-59.			355
ACU401-61	400

额定电压：400V

型功率kW.

ACU601-51		160
ACU601-53			200.
ACU601-55			250.
ACU601-57			315
ACU601-59			355
ACU601-61	400

额定电压：690V

活动立方体系列-尺寸8

Bonfiglioli解决方案和伺服驱动器

节能、通用、紧凑。

全系列的解决方案和伺服驱动器，结构紧凑、灵活，专用于高要求的工业自动化系统和运动控制体系结构，可操作带或不带速度传感器的节能同步和异步电机。

功率范围（ACU401）

160 ... 400 KW /三相380 V（-15％）... 480 V（+ 10％）/ 50-60 Hz（±10％）

功率范围（ACU601）

160 ... 400千瓦/三相500。。。690伏（±10%）/50-60赫兹（±10%）

控制类型

可选择的矢量控制功能：无传感器控制、无传感器磁场定向控制、带速度传感器的磁场定向控制、带速度/位置传感器的同步伺服电机磁场定向控制

过载产能

150%持续1分钟

较短的过载：1秒的180％所有评级

开关频率

2,4,8 kHz

外壳

IP20（EN 60529）

EMC过滤器

外滤器

主要标准硬件特性SIL2

可选扩展模块

扩展模拟、数字输入和输出、附加编码器或分解器输入和sincos编码器、重复频率输出、系统总线

可选的通信模块

Profibus DP、CANopen、RS232、RS485、DeviceNet、EtherCAT®、ProfiNet、以太网VA总线TCP

可选键盘

可拆卸键盘KP500与复印功能，橱柜安装套件和键盘手持式键盘

PC软件VPlus

主要软件功能

32个可编程运动块，36个归位功能，根据CANopen DSP4.02，单位转换器，慢跑功能，绝对和相对定位模式，触摸探头，教学功能，旋转台控制，可编程参考值通道，可编程启动和停止特性，电机电位器，可编程曲线，4数据集，自动启动和调试，故障自动复位，电源故障后自动启动，PI控制器，可编程逻辑和定时器功能，凸起扭矩/速度转换，主/从速度转换电子齿轮，指数和稳定性控制，智能电流限制，电源故障调节，全面监控和保护能力，高速控制，升降机，起重机和绞车应用功能，3种不同的制动管理功能。先进的应用功能：先进的制动释放控制，主轴控制高达500Hz，绕线辊，体积流量控制，负荷评估。

vcb系列

邦菲奥利逆变器

在操作中方便的操作和灵活。

可靠、高度紧凑，是任何应用的可靠选择，该逆变器具有高级功能，完全满足不断发展的市场需求。

功率范围（VCB400）

132 ... 800 KW /三相320-506V / 45-66 Hz

控制类型

可选矢量控制功能：

无传感器控制、无传感器磁场定向控制、带编码器的磁场定向控制

过载产能

60秒120%/150%

开关频率

kHz至4 kHz

外壳
IP20高达355 kW（EN 60529）/IP54（按需）

主要标准硬件功能
三相230V和三相500V按需供电
直流链路连接，插入式和可编程控制端子8数字输入，3个模拟输入
数字输出，1个模拟输出

1继电器输出（转换触点）

可选扩展模块

电机温度监控、模拟、数字输入和输出扩展、附加编码器或分解器输入、重复频率输出、安全继电器和扩展模块

可选的通信模块

RS232、RS485、PROFIBUS-DP、CANopen、LON

可选键盘

可拆卸键盘KP100.

可选PC软件

用于Windows操作系统的VPLU，具有设置、终端监视器、实际值窗口、范围功能和远程服务

主要软件功能

可编程参考值通道，可编程启动和停止特性，电机电位器，可编程曲线，4数据集，自动启动和调试，电源故障后自动启动，PI控制器，音量流量控制，扭转扭矩/速度转换，主齿轮主齿轮，动态制动和电机斩波器，机械制动控制无摩擦，智能电流限制，电源故障调节，指数和稳定性控制，综合监控和保护能力，升降机，起重机和绞车应用功能
